Control eléctrico del cambiador de tomas del transformador
Los transformadores son dispositivos indispensables en los sistemas de energía eléctrica, permitiendo la transformación y transmisión de energía eléctrica para satisfacer las diversas demandas energéticas de diferentes escenarios. Durante la operación del transformador, para adaptarse a las diferentes demandas de carga y diferencias de voltaje entre los devanados del transformador, es necesario ajustar la relación de transformación del transformador usando un cambiador de tomas. Los cambiadores de tomas vienen en dos tipos principales: cambiadores de tomas sin carga (OLTC), que pueden operarse mientras el transformador está en funcionamiento, y cambiadores de tomas con carga (LTC), que requieren una interrupción de la energía para su funcionamiento.
Para transformadores con múltiples relaciones de toma, se utiliza un cambiador de tomas para ajustar la relación de voltaje del transformador. Este dispositivo funciona alterando mecánicamente la conexión de los devanados del transformador para cambiar la relación de voltaje. A continuación se proporciona una introducción detallada al control eléctrico de los cambiadores de tomas de transformadores.
Principio de funcionamiento de los cambiadores de tomas de transformadores
Un cambiador de tomas de transformador es un interruptor de control eléctrico mecánico, generalmente disponible en forma manual o eléctrica. El mecanismo del cambiador de tomas funciona alterando la conexión de los devanados del transformador para ajustar la relación de voltaje. El principio de funcionamiento se basa en dos componentes principales:

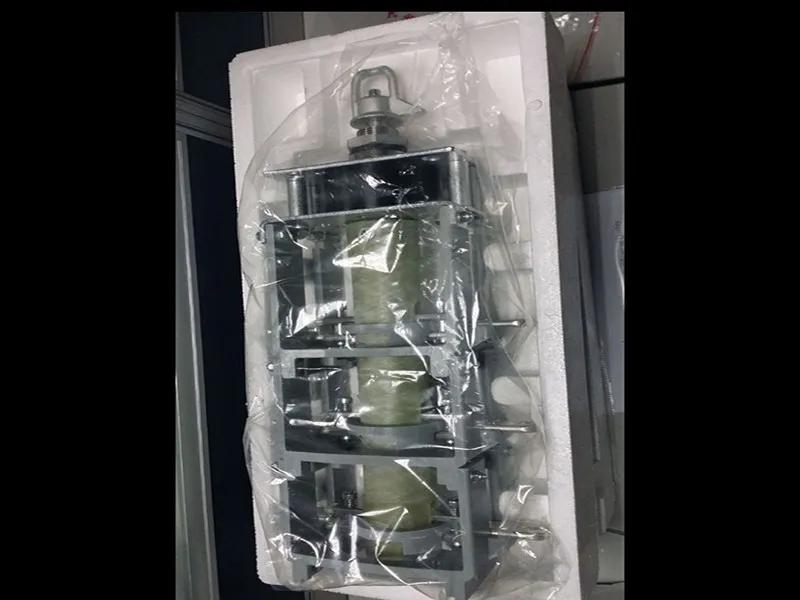

La estructura mecánica de un cambiador de tomas de transformador consta del cuerpo del cambiador de tomas, el mecanismo de potencia y el mecanismo de operación.
El mecanismo de potencia normalmente utiliza un motor o electroimán para impulsar el cambiador de tomas giratorio, lo que permite que el mecanismo del cambiador de tomas gire y ajuste la relación de voltaje. El mecanismo operativo permite la intervención manual a través de volantes, manijas o botones para alterar la dirección y posición del mecanismo de potencia.
El cuerpo del cambiador de tomas está diseñado para soportar grandes tensiones eléctricas y mecánicas, así como condiciones ambientales como vibraciones y golpes. Además, los componentes internos suelen estar sellados para protegerlos contra el polvo, la humedad y la corrosión.
La sección de control eléctrico de un cambiador de tomas de transformador incluye componentes como contactores, interruptores de límite, cables y relés. El contactor cambia el estado del cambiador de tomas mediante contactos mecánicos. Los interruptores de límite impiden que el cambiador de tomas gire más allá de una posición específica, proporcionando retroalimentación al contactor para detener automáticamente el mecanismo motorizado. Los cables se utilizan para la transmisión de señales eléctricas y el suministro de energía, mientras que los relés amplían el rango de control de las señales eléctricas.
En el sistema de control eléctrico, los relés desempeñan un papel crucial en la amplificación de señales eléctricas (corriente o voltaje) para controlar dispositivos de mayor potencia. En los cambiadores de tomas de transformadores, los relés actúan como intermediarios, transmitiendo señales operativas al mecanismo de potencia, que impulsa el cambiador de tomas para ajustar la relación de voltaje.
Aplicaciones de los cambiadores de tomas de transformadores
Los cambiadores de tomas de transformadores se utilizan principalmente en transformadores de tomas múltiples que requieren ajustes en la relación de voltaje para satisfacer diferentes demandas de carga. En la industria eléctrica, los cambiadores de tomas se utilizan en transformadores medianos y pequeños y otros equipos eléctricos de alto voltaje. Por ejemplo, los cambiadores de tomas se pueden aplicar a generadores, transformadores de transmisión, transformadores de distribución y otros equipos para garantizar una transmisión de energía óptima y una eficiencia de transformación.
En aplicaciones industriales, los cambiadores de tomas de transformadores son igualmente importantes. Por ejemplo, en las industrias de maquinaria pesada, los paneles de control eléctrico utilizan cambiadores de tomas para regular el voltaje y la potencia de salida del transformador. En industrias como la del caucho y el plástico, los cambiadores de tomas también se utilizan para controlar fuentes de alimentación de alta frecuencia y hornos de calentamiento electromagnético, asegurando la corriente y el voltaje de salida adecuados.
Mantenimiento de cambiadores de tomas de transformadores.
Para garantizar el funcionamiento estable y a largo plazo de los cambiadores de tomas de transformadores, el mantenimiento de rutina es esencial. Las tareas de mantenimiento suelen incluir los siguientes aspectos:
1. Componentes mecánicos
Las partes mecánicas del cambiador de tomas incluyen el cuerpo del cambiador de tomas, el mecanismo de potencia y el mecanismo de operación. Durante el mantenimiento de rutina, es importante limpiar el polvo y los residuos de estos componentes e inspeccionar periódicamente el buen funcionamiento, la alineación vertical y la nivelación para evitar problemas de contacto o acciones imprecisas.
Las revisiones anuales deben implicar un desmontaje, limpieza y reemplazo exhaustivos de piezas desgastadas.
2. Componentes eléctricos
Los componentes eléctricos incluyen el contactor, interruptores de límite, relés, cables y cableado. El mantenimiento de rutina debe incluir controles de las conexiones eléctricas para garantizar la integridad de la señal. Además, se deben verificar los puntos de contacto de los contactores para detectar desgaste u oxidación y reemplazarlos según sea necesario. Se deben inspeccionar los cables para verificar que estén conectados correctamente y se deben verificar los cables para detectar daños, como roturas o grietas, y repararlos o reemplazarlos según sea necesario para garantizar un funcionamiento confiable.
3. Sección de inmersión en aceite
Para transformadores multitoma con inmersión en aceite se requiere un mantenimiento especial. El nivel de aceite debe mantenerse dentro del rango especificado y se debe inspeccionar el color, el olor y la claridad del aceite. Si se detecta algún problema, se debe reemplazar el aceite para garantizar el funcionamiento adecuado del transformador. Además, durante las revisiones importantes del cambiador de tomas, se debe limpiar y rellenar la sección de inmersión en aceite.
Conclusión
Los cambiadores de tomas de transformadores son dispositivos de control eléctrico esenciales en el funcionamiento de un transformador. Permiten ajustar la relación de voltaje del transformador para satisfacer las demandas de carga, mejorar la eficiencia de la transmisión de energía y garantizar la estabilidad de los sistemas de energía. El mantenimiento regular de los cambiadores de tomas es crucial para garantizar su rendimiento confiable y a largo plazo.
